DISTRIBUZIONE - ALBERI A    CAMMES ED ACCESSORI

COD. GM 012

ESCLUSA 500 GIARDINETTA E BIANCHINA PANORAMICA CON MOTORE A "SOGLIOLA"

COD. GM 012/2

ESCLUSA 500 GIARDINETTA E BIANCHINA PANORAMICA CON MOTORE A "SOGLIOLA"

 COD. GM 012/GIARD.

500 GIARDINETTA E BIANCHINA PANORAMICA CON MOTORE A "SOGLIOLA"

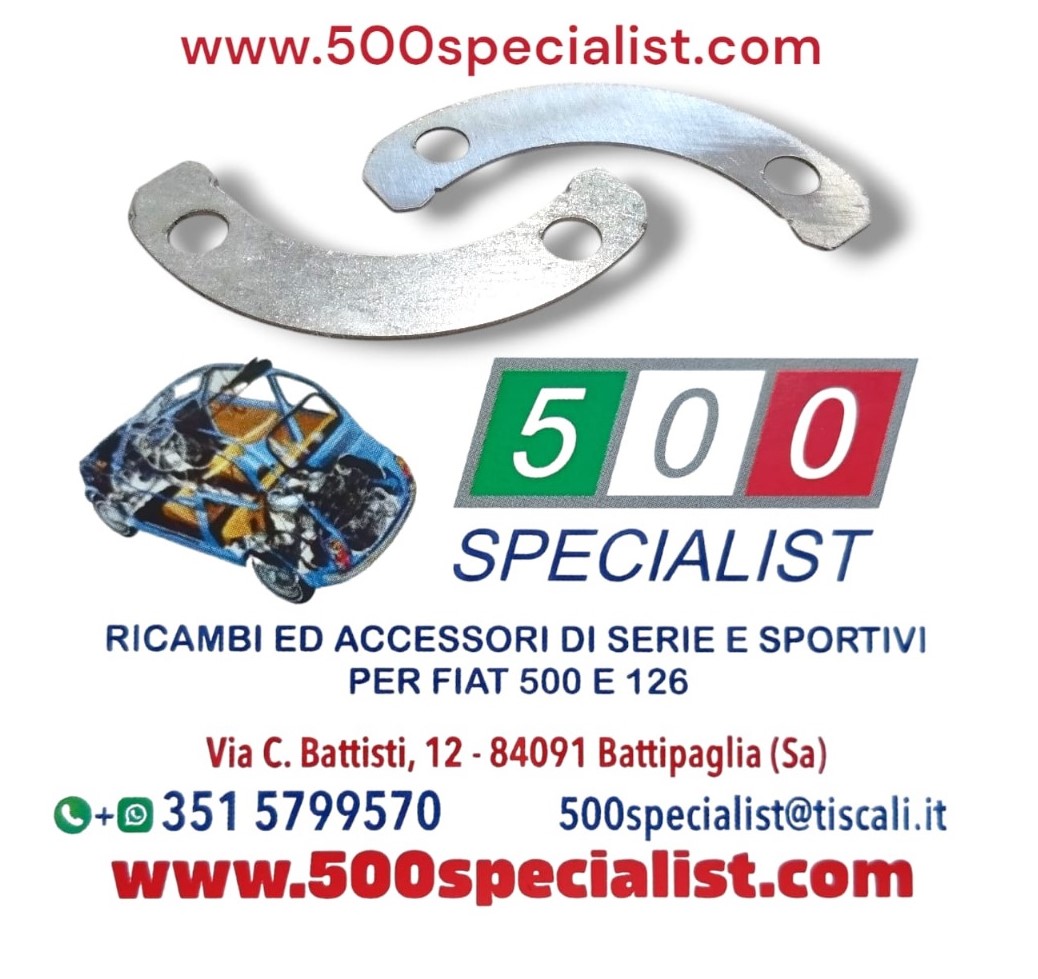

COD. AC PIAST. SICUR.

COPPIA PIASTRINA SICUREZZA INGRANAGGIO DISTRIBUZIONE CON VITI INCLUSE

COD. AC 001 / STD

IL KIT COMPRENDE: INGRANAGGIO ALBERO MOTORE + INGRANAGGIO ALBERO A CAMME + CATENA DISTRIBUZIONE + PARAOLIO + GUARNIZIONE CARTER.

COD. AC 002 GHISA ELAB

GIA' PREDISPOSTO CON FORI ASOLATI PER FASATURA ALBERI A CAMMES SPORTIVI.
  PESO INGRANAGGIO GHISA ALLEGGERITO 260 gr

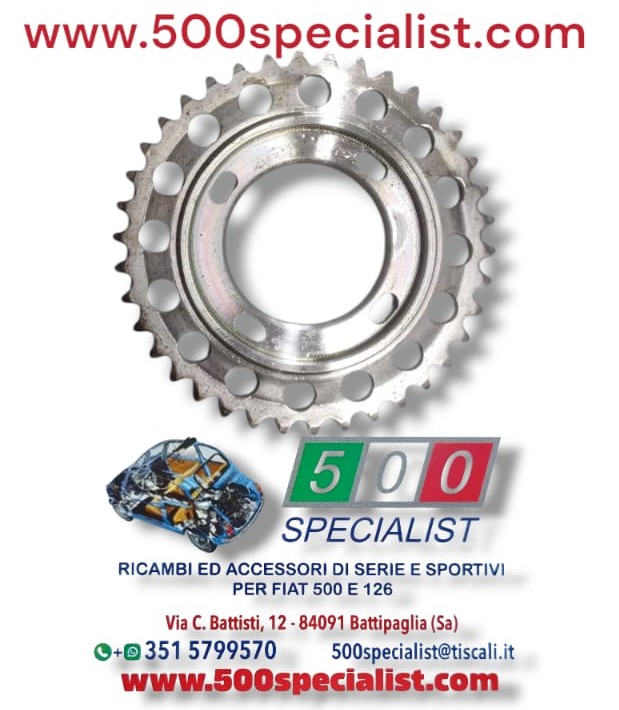

COD. AC 003 / ELAB

INGRANAGGIO ALBERO A CAMME GHISA ALLEGGERITO ED ASOLATO

260 gr

PUO' ESSERE INSTALLATO SOLO CON CATENA ANTIVIBRA

COD. AC 001 / ELAB

KIT DISTRIBUZIONE TIPO ORIGINALE FIAT EPOCA

CON INGRANAGGIO ALBERO A CAMME ALLEGGERITO.

NUOVA PRODUZIONE GIA' PREDISPOSTO CON FORI ASOLATI

PER FASATURA ALBERI A CAMMES SPORTIVI PESO

INGRANAGGIO IN ACCIAIO BONIFICATO 241 gr

COD. AC 001 / ING.

 INGRANAGGIO ALBERO A CAMME ALLEGGERITO. NUOVA PRODUZIONE GIA' PREDISPOSTO CON FORI ASOLATI PER FASATURA ALBERI A CAMMES SPORTIVI. PESO INGRANAGGIO IN ACCIAIO BONIFICATO 241 gr

COD. AC 004 NUOVI

COD. GM 001

COD. AC 000 / B.C. 0,50

IN MATERIALE TRIMETALLICA

PER ALBERO A CAMME  PRIMA MAGGIORAZIONE

COD. AC 000 / B.C. 100

IN MATERIALE TRIMETALLICA

PER ALBERO A CAMME MINORATO DOVE GIRA NELLA BOCCOLA

COD. AC STD

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI.

COD. AC 26/66

ASPIRAZIONE mm : 0.20

SCARICO mm :0.20

ASP. n°073  H 6,20        ANG. DI LAVORO    272°

SCA. n°073  H 6,20       ANG. DI LAVORO     272°

CALETTAMENTO AL P.M.S.

ASP.  mm   1,60

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 30/70

ASPIRAZIONE mm : 0.25

SCARICO mm :0.25

ASP. n° 21   H 6,40        ANG. DI LAVORO    280°

SCA. n° 21  H 6,40       ANG. DI LAVORO     280°

CALETTAMENTO AL P.M.S.

ASP.  mm   1,60

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 35/75

CODICE INCISO 010

ASPIRAZIONE mm : 0.25

SCARICO mm :0.25

ASP. n° 010   H 7,25        ANG. DI LAVORO    290°

SCA. n° 010  H 7,25       ANG. DI LAVORO     290°

CALETTAMENTO AL P.M.S.

ASP.  mm   1.85

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 38/78

CODICE INCISO  738

ASPIRAZIONE mm : 0.20

SCARICO mm :0.20

ASP. n°738  H 6,55        ANG. DI LAVORO    296°

SCA. n°738  H 6,55       ANG. DI LAVORO     296°

CALETTAMENTO AL P.M.S.

ASP.  mm   2,25

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 39/77

CODICE INCISO 738.9

ASPIRAZIONE mm : 0.20

SCARICO mm :0.20

ASP. P02/2   H 6,55        ANG. DI LAVORO    296°

SCA. P02/2  H 6,55       ANG. DI LAVORO     296°

CALETTAMENTO AL P.M.S.    A 109°

ASP.  mm   2,30

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

ASPIRAZIONE mm : 0.25

SCARICO mm :0.25

ASP. n° 497   H 7,70        ANG. DI LAVORO    300°

SCA. n° 497  H 7,70       ANG. DI LAVORO     300°

CALETTAMENTO AL P.M.S.

ASP.  mm   2,30

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 42/82

ASPIRAZIONE mm : 0.20

SCARICO mm :0.20

ASP. n°06  H 7,00        ANG. DI LAVORO    304°

SCA. n°06  H 7,00       ANG. DI LAVORO     304°

CALETTAMENTO AL P.M.S.

ASP.  mm   2,60

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 45/85

ASPIRAZIONE mm :

SCARICO mm :

ASP.

SCA.

CALETTAMENTO AL P.M.S.

ASP.  mm

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 47/87

CODICE INCISO  0106

ASPIRAZIONE mm : 0.25

SCARICO mm :0.25

ASP. n° 0106  H 7,15        ANG. DI LAVORO    314°

SCA. n° 0106 H 7,15       ANG. DI LAVORO    314°

CALETTAMENTO AL P.M.S.

ASP.  mm   3,20

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 50/90

ASPIRAZIONE mm : 0.30

SCARICO mm :0.30

ASP. n°38  H 7,20        ANG. DI LAVORO    320°

SCA. n°38  H 7,20       ANG. DI LAVORO     320°

CALETTAMENTO AL P.M.S.     A 110

ASP.  mm   3,30

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 52/82

CODICE INCISO  0106.5°

ASPIRAZIONE mm : 0.25

SCARICO mm :0.25

ASP. n° 0106  H 7,15        ANG. DI LAVORO    314°

SCA. n° 0106 H 7,15       ANG. DI LAVORO    314°

CALETTAMENTO AL P.M.S.   A 105°

ASP.  mm   3,60

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 52/82 ACCIAIO

ASPIRAZIONE mm : 0.25

SCARICO mm :0.25

ASP. n° 0106  H 7,15        ANG. DI LAVORO    314°

SCA. n° 0106 H 7,15       ANG. DI LAVORO    314°

CALETTAMENTO AL P.M.S.   A 105°

ASP.  mm   3,60

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 56/82

PROFILO: 38.03°

ASPIRAZIONE mm : 0.30

SCARICO mm :0.30

ASP. n° 38   H 7,20        ANG. DI LAVORO    318°

SCA. n° 38  H 7,20       ANG. DI LAVORO    318°

CALETTAMENTO AL P.M.S.   A 103°

ASP.  mm   4,00

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 56/88

CODICE INCISO 681.6

ASPIRAZIONE mm : 0.30

SCARICO mm :0.30

ASP. n° 681  H 7,40        ANG. DI LAVORO    324°

SCA. n° 681 H 7,40       ANG. DI LAVORO    324°

CALETTAMENTO AL P.M.S.     A 106°

ASP.  mm   3,95

SCA. mm   3,75

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 58/80

ASPIRAZIONE mm : 0.30

SCARICO mm :0.30

ASP. n° 38   H 7,20        ANG. DI LAVORO    318°

SCA. n° 38  H 7,20       ANG. DI LAVORO    318°

CALETTAMENTO AL P.M.S.   A 101°

ASP.  mm   4,20

SCA. mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC 62/92

ASPIRAZIONE mm : 0.30

SCARICO mm :0.30

ASP. n° 760/530        ANG. DI LAVORO    334°

SCA. n° 760/ 530      ANG. DI LAVORO    334°

CALETTAMENTO AL P.M.S.     A 105°

ASP.  mm   4,60

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC  TURBO/500-126

SPECIFICO PER MOTORI TURBO SU FIAT 500 - 126

ASPIRAZIONE mm :

SCARICO mm :

ASP. n°       ANG. DI LAVORO

SCA. n°      ANG. DI LAVORO

CALETTAMENTO AL P.M.S.

ASP.  mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

CAMME CORSAIOLA

COD. AC 65/95 - 55 / 85

ASPIRAZIONE mm :

SCARICO mm :

ASP. n°

SCA. n°

CALETTAMENTO AL P.M.S.     A

ASP.  mm

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC  38/78 ACCIAIO

ASPIRAZIONE mm : 0.20

SCARICO mm :0.20

ASP. n° 738   H. 6,55        ANG. DI LAVORO    296°

SCA. n° 738  H. 6,55        ANG. DI LAVORO    296°

ASP.  m/m   2,25

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.

COD. AC  40/80 ACCIAIO

ASPIRAZIONE mm : 0.25

SCARICO mm :0.25

ASP. n° 497   H.7,70        ANG. DI LAVORO    300°

SCA. n° 497  H.7,70        ANG. DI LAVORO    300°

ASP.  mm   2,30

ATTENZIONE :

CONTROLLARE E SOSTITUIRE PATTINI ANCHE SE LEGGERMENTE USURATI, ASSICURARSI INOLTRE, CHE A VALVOLA COMPLETAMENTE APERTA LA VALVOLA STESSA SCORRA ALMENO 2 mm PRIMA CHE LA MOLLA VADA A PACCHETTO.
